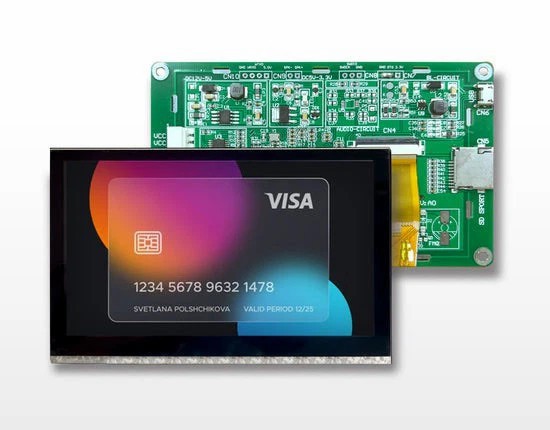

4,3-calowy wyświetlacz TFT z ekranem dotykowym

Nematyczny ekran LCD TFT
Nematic to greckie słowo, które oznacza w wątku jest takie samo jak w języku angielskim. Głównie dlatego, że gołym okiem obserwujemy ciekły kryształ, wygląda on jak wzór jedwabiu. Cząsteczki ekranu LCD w przestrzeni o regularnym układzie jednego wymiaru, wszystkie pręty o długiej osi cząsteczek ciekłokrystalicznych wybiorą określony kierunek (to znaczy wektor wskazujący) jako główny wał i ułożone równolegle do siebie. I nie podoba mi się, że ciekły kryształ lamelarny ma warstwową strukturę. W porównaniu z ciekłym kryształem typu kolumnowego wyrównanie nie jest uporządkowane, to znaczy jego parametr porządku S jest mniejszy niż ciekłego kryształu lamelarnego, a jego lepkość jest mniejsza, więc łatwiej jest płynąć (jego przepływ pochodzi głównie ze swobodnego ruch cząsteczek w kierunku osi długiej). Liniowy ciekłokrystaliczny to powszechny ekran ciekłokrystaliczny TFT LCD typu TN (Twisted nematic).
Ekran LCD typu TN (Twisted Nematic).
Z rysunku 10 wiemy, że jeśli pomiędzy dwoma górnymi i dolnymi kawałkami szkła nie zostanie przyłożone napięcie, ustawienie wyświetlacza LCD będzie zgodne z dopasowaniem do membrany górnego i dolnego kawałka szkła. Dla wyświetlaczy LCD typu TN i dopasowuj się do punktu widzenia filmu dla biednych do 90 stopni. (patrz rysunek 9), więc cząsteczki ciekłego kryształu są ułożone w górę i w dół, automatycznie obracają się o 90 stopni, gdy padające światło przechodzi przez górną warstwę polaryzacyjną, polaryzacja fal świetlnych będzie wyznaczać jedynie kierunek. Przez cząsteczki ciekłego kryształu cząsteczki ciekłego kryształu obracają się o 90 stopni, więc kiedy fale docierają do dolnej warstwy polaryzacyjnej, kierunek polaryzacji światła właśnie zmienia się o 90 stopni.

Ekran LCD typu STN (Super Twisted Nematic).
STN LCD i TN LCD mają bardzo podobną strukturę, główna różnica między TN LCD, rozmieszczenie cząsteczek ciekłokrystalicznych, kąt obrotu od góry do dołu. Łącznie ułożone są cząsteczki ciekłokrystaliczne STN LCD pod kątem 90 stopni i typu, kąt obrotu będzie większy niż 180 stopni, zwykle wynosi 270 stopni. (patrz rysunek 12) ze względu na inny kąt obrotu i inną charakterystykę. Z rysunku 13 typu TN i typu STN napięcia LCD na krzywej transmitancji możemy wiedzieć, że gdy napięcie jest niskie, współczynnik przenikania światła jest bardzo wysoki. Przy wysokim napięciu współczynnik penetracji światła jest bardzo niski. Należą więc do konfiguracji polaroidów Normal White.
TFT LCD (ekran LCD z cienkowarstwowym tranzystorem)
TFT LCD Chińskie tłumaczenie nazwy nazywa się ciekłokrystalicznym wyświetlaczem ciekłokrystalicznym z tranzystorem cienkowarstwowym. Od początku wspominaliśmy, że do wytworzenia szarości potrzebna jest kontrola napięcia LCD. Natomiast zastosowanie cienkowarstwowego tranzystora do generowania napięcia w celu kontrolowania przejścia wyświetlacza ciekłokrystalicznego nazywa się wyświetlaczem TFT LCD. Z punktu przekroju poprzecznego na rysunku 8, pomiędzy górną i dolną warstwą szkła, z wyświetlaczem LCD, utworzy się kondensator płytkowy równoległy, nazywamy go CLC (kondensator ciekłokrystaliczny). Jego rozmiar to około 0,1 m3, ale w praktycznym zastosowaniu pojemność i brak możliwości utrzymania napięcia do następnego razu, aby zaktualizować dane na zdjęciu.

Proces wytwarzania TFT (tranzystora cienkowarstwowego) z wyświetlaczem dotykowym jest złożony i obejmuje wiele precyzyjnych etapów. Poniżej znajduje się krótkie wprowadzenie do ogólnego procesu.

Przygotowanie podłoża szklanego:Jako podstawę matrycy TFT wybiera się czyste podłoże szklane. Poddawany jest rygorystycznemu czyszczeniu w celu usunięcia wszelkich cząstek i zanieczyszczeń.

Osadzanie tranzystorów cienkowarstwowych:Stosując techniki takie jak chemiczne osadzanie z fazy gazowej (CVD), fizyczne osadzanie z fazy gazowej (PVD) lub powlekanie wirowe, na podłoże osadza się różne warstwy w celu utworzenia struktur TFT. Warstwy te zazwyczaj obejmują izolator bramki, elektrodę bramki, warstwę półprzewodnika, dielektryk międzywarstwowy, elektrody źródłowe/drenowe i warstwę pasywacyjną.

Litografia fotograficzna:Każda osadzona warstwa jest wzorowana przy użyciu fotolitografii, podczas której nakłada się fotomaskę i poddaje działaniu światła ultrafioletowego przez maskę, która definiuje wzór. Następnie wywołuje się naświetloną fotomaskę, pozostawiając po wytrawieniu pożądany wzór na podłożu.

Integracja filtra kolorów i tablicy:Filtry kolorowe powstają poprzez nadruk lub nałożenie na podłoże barwników RGB (czerwony, zielony, niebieski), a następnie pokrycie ich warstwą ochronną. Matryca TFT jest wyrównana i połączona z matrycą filtrów kolorów, tworząc matrycę pikseli.

Mocowanie polaryzatora:Folie polaryzacyjne są przymocowane do górnej i dolnej powierzchni stosu LCD, aby kontrolować polaryzację światła i umożliwić tworzenie obrazu.

Montaż podświetlenia:Zespół podświetlenia LED jest montowany i mocowany do zespołu wyświetlacza w celu oświetlania wyświetlacza LCD. Można zastosować dyfuzory i reflektory, aby poprawić rozkład światła i równomierność jasności.

Produkcja czujnika dotykowego:W przypadku pojemnościowych ekranów dotykowych do utworzenia warstwy czujnika dotykowego można zastosować drugie podłoże. Warstwa ta jest ozdobiona drobną siatką z ITO lub innego materiału przewodzącego. Alternatywnie czujnik dotykowy można zintegrować bezpośrednio z górną częścią układu filtrów barwnych na wcześniejszych etapach produkcji.

Integracja dotykowa:Czujnik dotykowy jest wyrównany i połączony z zespołem wyświetlacza. Ten etap może obejmować użycie przezroczystych klejów optycznych (OCA), aby zapewnić płaską i przezroczystą powierzchnię styku.
